博莱特BER空压机余热回收系统

技术参数

余热回收型号	空压机轴功率	可回收能量	水流量	温升（℃）（△T＝40℃）
	（KW）	（KW）	（L/H)	进水温度	出水温度
BER-2S	30	22	450	20	60
	37	26	560	20	60
	45	31	680	20	60
	55	38	830	20	60
BER-3S	75	52	1130	20	60
	90	63	1350	20	60
BER-4S	110	77	1650	20	60
	132	92	1980	20	60
	160	112	2400	20	60
BER-5S	185	129	2780	20	60
	200	140	3000	20	60
	220	154	3280	20	60
	250	175	3760	20	60
BER-6S	280	196	4200	20	60
	315	220	4730	20	60
	355	248	5300	20	60

说明：根据水质状况不同，换热器有板式和列管式可供选择。
标准配置

序号	名称	数量	单位	备注
1	丹弗斯板式热换器	1	块
2	三通油温控阀	1	只	自带温度设定旁通功能
3	智能控制系统	1	只	可控制空压机风机启停
4	温度传感器	2	只	显示进出水温度
5	箱体	1	套

可选配置
● 循环水泵与热水泵接触器
● 列管式换热器（水质较差的客户）
可选配件
● 电子液位计
● 补水电磁阀
● 循环水泵

空压机余热回收热水的应用
● 洗澡热水
● 介质加热
● 工艺热水加热
● 热水采暖
● 散热器
● 中央空调热水
● 风幕机
● 锅炉补水预加热


喷油螺杆压缩机热能回收
空气压缩机的工作过程中，输入电能的80%左右变成热量，余不足20%左右变成最终的压缩空气能。

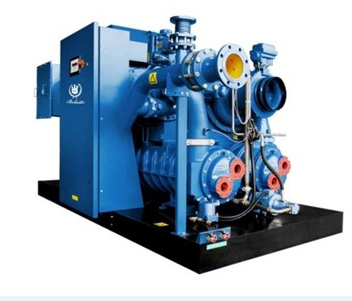

离心机热能回收原理流程图
● 方案一：只回收三级热量；适用于绝大多数热水应用场合
● 方案二：同时回收二级和三级热量；适用于：进水温度<35℃，出水（热水）温度要求：<60℃；如：洗澡、采暖、生活用水等应用


整体解决方案
博莱特针对空气压缩机余热回收项目，提供整体解决方案，提供除了余热回收设备以外的其他辅助设备。可以避免由于水结垢对能量回收装置造成的损坏，延长热回收装置的寿命, 保障加热的水的不受污染,可更好的控制空气压缩机的运行温度。

● 闭式循环泵组
● 开式循环泵组
可显示进水温度、出水温度，冷却水进水温度、出水温度，回水压力、出水压力。2台水泵采用机电互控，一台出现故障，另一台自启动。
